বর্ণনাঃ

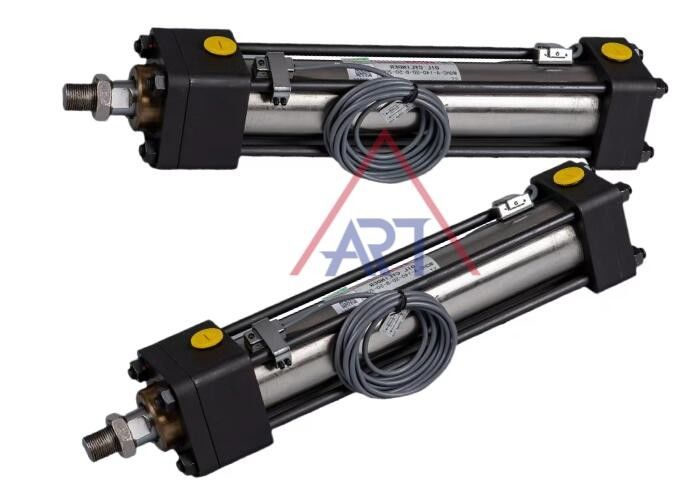

1একটি টিউবের পৃষ্ঠের একটি নিকটবর্তী সেন্সর চৌম্বকীয় সংবেদন ব্যবহার করে একটি পিস্টনে এমবেডেড একটি চুম্বক থেকে একটি সংকেত সনাক্ত করে।
2সিলিন্ডার টিউবের পৃষ্ঠের উপর সিলিন্ডার সেন্সরের অবস্থান দ্বারা নিকটবর্তী সেন্সরের সংকেতের অবস্থান নির্ধারিত হয়।
3.প্রক্সিমিটি সেন্সরটি সহজেই সেট করা এবং সারিবদ্ধ করা যায়, যা ডিজাইন এবং সমাবেশ প্রক্রিয়ার সময় সাশ্রয় করে।
4. এমজিএইচসি ইন্ডাক্টিভ সিলিন্ডারের বাহ্যিক মাত্রা এইচসি টাই-রড সিলিন্ডারের সাথে একই।
সান্নিধ্য সেটিং
বন্ধনী ব্যবহার করে ব্যান্ড ব্যবহার করে
■পিস্টন এগিয়ে চলার সময়,অ্যাক্টিভেট করার জন্য একটি অবস্থান,A এবং A এর মধ্যে দূরত্ব
B কে বলা হয় "সক্রিয় সংবেদনের এলাকা"
■পিস্টন A অবস্থান থেকে C অবস্থানে পিছনে চলতে থাকাকালীন,সেন্সরটি এখনও "চালু" রয়েছে,দূরত্ব
A এবং C এর মধ্যে পার্থক্যকে "অনুভব পার্থক্য" বলা হয়।
অর্ডার ফর্ম
এমজিএইচসি-এ--70--এইচ--এফএ--সি--৮০x১০০--বি--Y--২৫ মিমি--1--Tn--এ--বি--1
১ ২ ৩ ৪ ৫ ৬ ৭ ৮ ৯ ১০ ১১ ১২ ১৩ ১৫
| এমজিএইচসিঃইন্ডাক্টিভ টাই-রড সিলিন্ডার |
| ১) প্রকার |
A: ডাবলিং অভিনয়
C:ডাবল রড
D:ডাবল স্ট্রোক সমন্বয় সহ ডাবল রড
|
| ২) ওয়ার্কিং চাপ |
70:70kgf/cm2
140: 140kgf/cm2
|
| 3) পারফরম্যান্স ফাঁকাঃ (মানক ব্যবহার) |
এইচঃ নীচের সাথে
J: তাপ/ ক্ষয় প্রতিরোধী
(দ্রষ্টব্য:"স্পেস"যদি ব্যবহার না করা হয়)
|
| ৪) মাউন্ট টাইপ |
এসডি/এফএ/এফবি/সিএ/সিবি/এলএ/এলবি/টিএ/টিসি |
| ৫) রডের আকার |
C: C ক্লাস B: B ক্লাস
দ্রষ্টব্যঃ ১.মানঃHC-70+C শ্রেণীর রড
2. স্ট্যান্ডার্ডঃHC-140+B শ্রেণীর রড
3অনুগ্রহ করে উল্লেখ করুন কখন এইচসি-৭০+বি শ্রেণীর রড বা এইচসি-১৪০+সি শ্রেণীর রড
|
| ৬) টিউব বোর ((মিমি) |
32,40,50,63,80,100,125,150,180,200,224,250 |
| ৭) স্ট্রোক (মিমি) |
Max.stroke=ম্যাক্স স্ট্রোক দৈর্ঘ্য-মিনিট স্ট্রোক দৈর্ঘ্য |
| ৮) কুশন ফাঁকাঃ |
1) স্পেসঃ কোন কুশন নেই
2)B:উভয় প্রান্তে কুশন
3)R: রড কভার উপর কুশন
৪.এইচঃ মাথার উপর কুশন
|
| ৯) সংযোগকারী Y |
1) Y:Y সংযোগকারী
2)I:I সংযোগকারী
|
| ১০) স্ট্রোক সমন্বয় |
শুধুমাত্র সামনের দিকে সমন্বয় এবং সমন্বয় দৈর্ঘ্য < অথবা = স্ট্রোক দৈর্ঘ্য |
| ১১. স্পেসিফিকেশন |
(1)JFS-01
(2) JFS-01CC
(3) JFS-01AA
(4) JFS-01BB
|
| 12)সেন্সর এবং পরিমাণ |
1) টিঃ 2 তারের, 2 মিটার
P:PNP3 তারগুলি, 2 মিটার
N:NPN3 তারগুলি,2 মিটার
2)n: পরিমাণ
|
| ১৩) বন্দরের অবস্থান |
এনবিআর (স্ট্যান্ডার্ড ব্যবহার),2: পিইউ 3:এফপিএম |
| ১৪) কুশনের অবস্থান |
|
| ১৫) প্যাকিং |
1) 1:PU ((স্ট্যান্ডার্ড ব্যবহার)
২) ২ঃএনবিআর
3) 3:এফপিএম
|
কুশনের দৈর্ঘ্য
|
খাঁজ ((মিমি) |
এল |
আমি |
| ৩২-৬৩ |
20 |
10 |
| ৮০-১৬০ |
25 |
15 |
| ১৮০-২২৪ |
30 |
27 |
| 250 |
35 |
32 |
- যদি লোডের সাথে একটি সিলিন্ডারের গতি 500 মিমি/সেকেন্ডের বেশি হয়,
- যদি চলন্ত গতি 750mm/sec এর বেশি হয়,তাহলে বাহ্যিক হ্রাসকারী গতির ভালভ ব্যবহার করা উচিত
আবেদনশুধুমাত্র উৎপাদন যান্ত্রিক মেশিন টুলস এবং ধাতু প্রক্রিয়াকরণ সরঞ্জাম জন্য নয়, কিন্তু ব্যাপকভাবে ইস্পাত actuators, পারমাণবিক বিদ্যুৎ কেন্দ্র নিয়ন্ত্রণ, যাত্রী উত্তোলন, ইত্যাদি ব্যবহার করা যেতে পারে
| প্রকার |
প্রতীক |
অঙ্কন |
বেল্লোর সাথে |
তাপ প্রতিরোধক |
খাঁজ ((মিমি) |
|
|
32,40,50,63,80,100,125,150,180,200,224,250 |
| দ্বৈত অভিনয় |
এইচসিএ |
|
এইচসিএ-এইচ |
HCA-J |
| ডাবল রড |
এইচসিসি |
|
HCC-H |
HCC-J |
| সারিবদ্ধতার সাথে ডাবল রড |
এইচসিডি |
|
এইচসিডি-এইচ |
এইচসিডি-জে |
কারখানা:
হাইড্রোলিক র্যাম কেন?
হাইড্রোলিক চাপকে যান্ত্রিক শক্তিতে রূপান্তরিত করার দক্ষতার কারণে হাইড্রোলিক র্যামগুলি বিভিন্ন অ্যাপ্লিকেশনগুলিতে শক্তিশালী এবং বহুমুখী ডিভাইস হিসাবে কাজ করে।হাইড্রোলিক র্যাম কেন সাধারণভাবে ব্যবহৃত হয় তার কিছু কারণ এখানে দেওয়া হল:
সহজ এবং দৃঢ় নকশাঃহাইড্রোলিক রামগুলির একটি সরল এবং শক্ত নকশা রয়েছে, যা একটি পিস্টন এবং সিলিন্ডার নিয়ে গঠিত। এই সরলতা তাদের নির্ভরযোগ্যতা এবং রক্ষণাবেক্ষণের সহজতাকে অবদান রাখে।
উচ্চ শক্তি আউটপুট: হাইড্রোলিক রামগুলি তাদের আকারের জন্য উল্লেখযোগ্য শক্তি উত্পাদন করতে পারে। পিস্টনে প্রয়োগ করা হাইড্রোলিক চাপের ফলে একটি শক্তিশালী রৈখিক শক্তি হয়, যা তাদের উচ্চ শক্তির প্রয়োজনের জন্য উপযুক্ত করে তোলে.
বহুমুখিতা:হাইড্রোলিক রামগুলি নির্মাণ, উত্পাদন, কৃষি এবং আরও অনেক কিছু সহ বিস্তৃত শিল্পে অ্যাপ্লিকেশন খুঁজে পায়। এগুলি উত্তোলন, ঠেলে দেওয়া, টানতে, চাপতে,এবং নমন অ্যাপ্লিকেশন.
কমপ্যাক্ট আকারঃহাইড্রোলিক রামগুলি তুলনামূলকভাবে কমপ্যাক্ট আকারে যথেষ্ট শক্তি সরবরাহ করতে পারে। সীমিত স্থান সহ অ্যাপ্লিকেশনগুলিতে বা যেখানে কমপ্যাক্ট ডিজাইন পছন্দ করা হয় সেখানে এটি বিশেষভাবে সুবিধাজনক।
সুনির্দিষ্ট নিয়ন্ত্রণঃহাইড্রোলিক সিস্টেমগুলি রামের গতিবিধিগুলির উপর সুনির্দিষ্ট নিয়ন্ত্রণ সরবরাহ করে। হাইড্রোলিক চাপ সামঞ্জস্য করে গতি এবং শক্তি নিয়ন্ত্রণ করা যেতে পারে, বিভিন্ন কাজে নির্ভুলতা প্রদান করে।
অভিযোজনযোগ্যতা: হাইড্রোলিক র্যামগুলি সহজেই বিদ্যমান হাইড্রোলিক সিস্টেমে সংহত করা যেতে পারে, যা বিভিন্ন সেটিংসে অভিযোজনযোগ্যতা এবং বহুমুখিতা দেয়।তারা আরো জটিল অ্যাপ্লিকেশন জন্য বৃহত্তর জলবাহী সেটআপ অংশ হতে পারে.
কার্যকারিতা:জলবাহী সিস্টেমগুলি, র্যাম সহ, শক্তি প্রেরণে তাদের দক্ষতার জন্য পরিচিত। তারা উল্লেখযোগ্য শক্তি হ্রাস ছাড়াই দীর্ঘ দূরত্বের উপর শক্তি প্রেরণ করতে পারে।
নিরাপত্তাঃ হাইড্রোলিক র্যামগুলি অতিরিক্ত চাপ এড়াতে এবং নিরাপদ অপারেশন নিশ্চিত করার জন্য চাপ হ্রাস ভালভের মতো সুরক্ষা বৈশিষ্ট্যগুলির সাথে ডিজাইন করা হয়েছে।এটি বিভিন্ন কাজের অবস্থার মধ্যে তাদের নির্ভরযোগ্য এবং নিরাপদ করে তোলে.
কম রক্ষণাবেক্ষণ: হাইড্রোলিক রামগুলিতে ব্যবহৃত সহজ নকশা এবং টেকসই উপকরণগুলি কম রক্ষণাবেক্ষণের প্রয়োজনীয়তার অবদান রাখে। নিয়মিত রক্ষণাবেক্ষণের কাজগুলি সাধারণত সহজ, ডাউনটাইমকে কমিয়ে দেয়।
খরচ-কার্যকারিতাঃহাইড্রোলিক র্যামগুলি প্রায়শই উল্লেখযোগ্য শক্তির প্রয়োজনের জন্য ব্যয়বহুল সমাধান। তাদের দক্ষতা, স্থায়িত্ব এবং বহুমুখিতা তাদের অনেক শিল্পে পছন্দসই পছন্দ করে।
এটি নির্মাণ সরঞ্জাম, শিল্প যন্ত্রপাতি, বা অন্যান্য অ্যাপ্লিকেশনে হোক না কেন, হাইড্রোলিক রামগুলি দক্ষতা এবং নির্ভুলতার সাথে বিভিন্ন যান্ত্রিক আন্দোলনগুলিকে চালিত করার জন্য একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।
